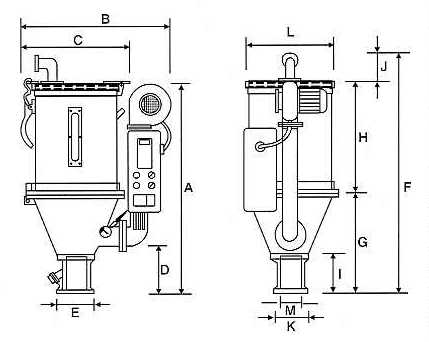

| A | B | C | D | E | F | G | H | I | J | K | L* | M* | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CHD-12A | 742 | 540 | 400 | 210 | 158 | 842 | 370 | 362 | 170 | 110 | 150 | 325 | 53 |
| CHD-25A | 875 | 740 | 460 | 202 | 158 | 1024 | 415 | 460 | 170 | 149 | 150 | 386 | 53 |
| CHD-50A | 996 | 855 | 541 | 220 | 158 | 1157 | 480 | 528 | 170 | 149 | 150 | 470 | 53 |
| CHD-100AT | 1240 | 969 | 670 | 240 | 220 | 1349 | 475 | 725 | 160 | 149 | 220 | 595 | 90 |
| CHD-200AT | 1430 | 1258 | 840 | 270 | 220 | 1790 | 555 | 985 | 160 | 250 | 220 | 765 | 90 |
| CHD-400AT | 1851 | 1305 | 995 | 230 | 350 | 2097 | 725 | 1121 | 170 | 250 | 350 | 910 | 110 |
*Diese Maße sind Durchmesserangaben
alle Maße in mm; Irrtum und Änderungen vorbehalten
